ośnika wapienia i rurociągu gazowego.

Estakada przenośnika wapienia i rurociągu gazowego.



Inwestycja:

Estakada przenośnika wapienia i rurociągu gazowego.

Przedmiot inwestycji:

Projekt i realizacja estakady przenośnika wapienia

Miejscowość:

Koriażma, Rosja

Data rozpoczęcia:

2012-06

Opis:

Konstrukcja wsporcza taśmociągu po zaprojektowaniu została wykonana na terenie pracującego zakładu. Trasę mostu technologicznego wytyczono w trudnym obszarze pomiędzy: istniejącymi estakadami rurowymi, linią kolejową, i drogą pożarową.

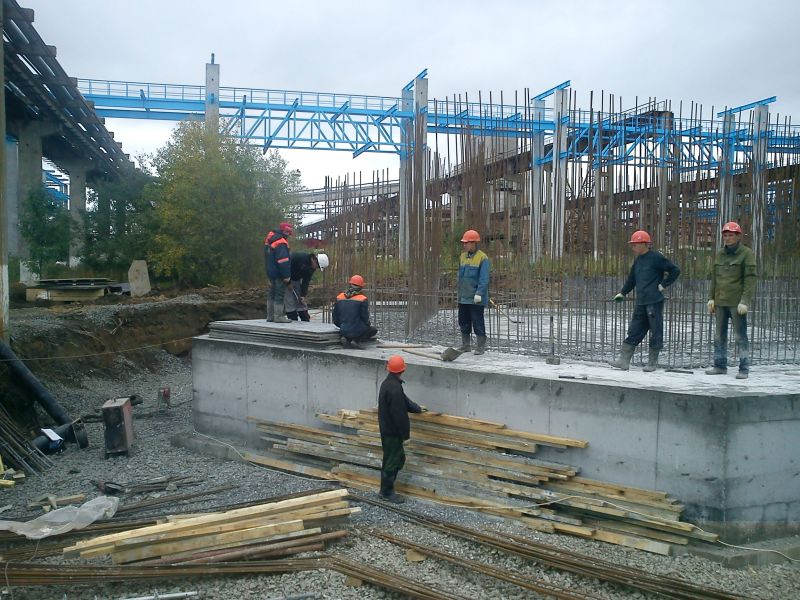

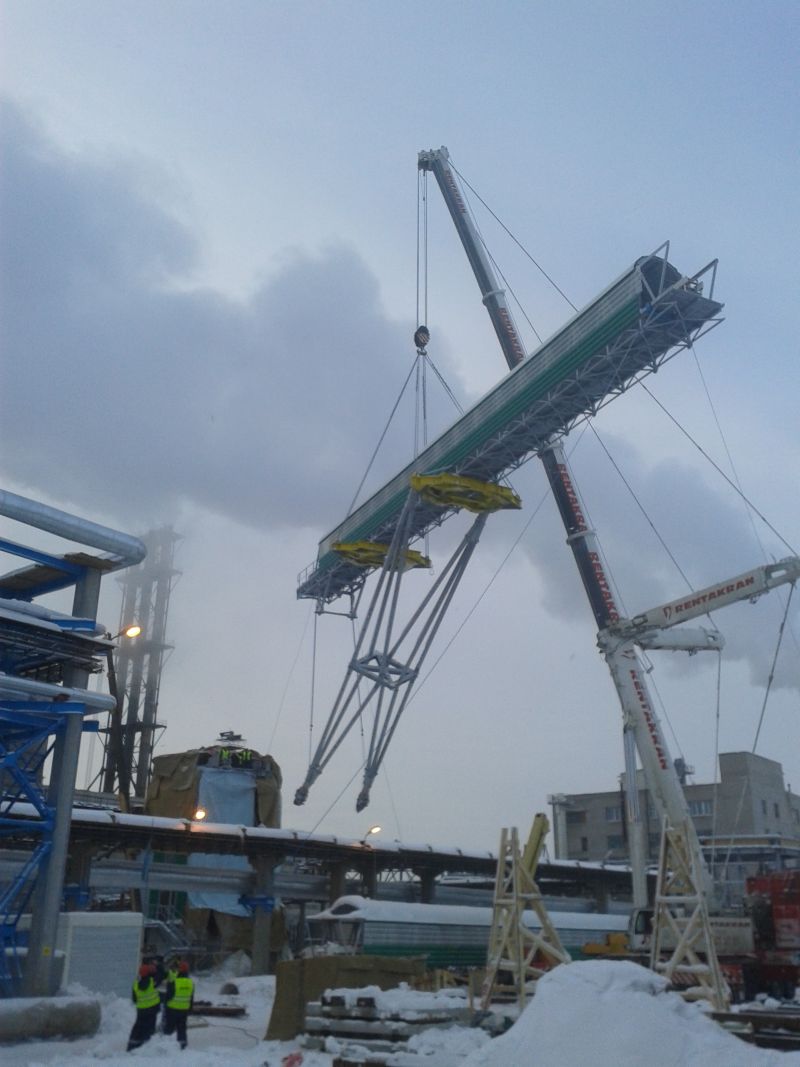

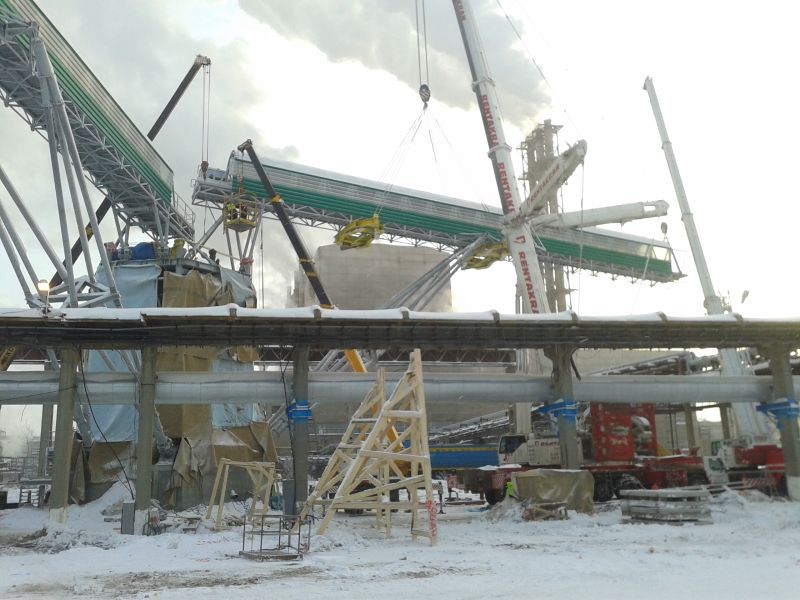

   Obiekt zlokalizowano w terenie o słabo zinwentaryzowanej infrastrukturze podziemnej, z możliwością zaistnienia nierównomiernych osiadań. Zasadniczy montaż konstrukcji stalowej z zamontowaną w większości technologią  przeprowadzono w temperaturach poniżej -25 stopni Celsjusza w ciągu 15 dni. Posłużono się  miedzy innymi dźwigiem samojezdnym  450 ton, który w tych warunkach pracował na parametrach ekstremalnych. Urządzenie zostało uruchomione już po dwóch dniach od zakończenia montażu konstrukcji.
   Całość układu konstrukcyjnego wyróżnia się dużą sztywnością możliwością regulacji geometrycznej, pozwalającej kompensować wpływ nadmiernych osiadań i wywołanych przezeń - dodatkowych naprężeń. Zdolność  tą należało sprawdzić wstępnie na modelach numerycznych.

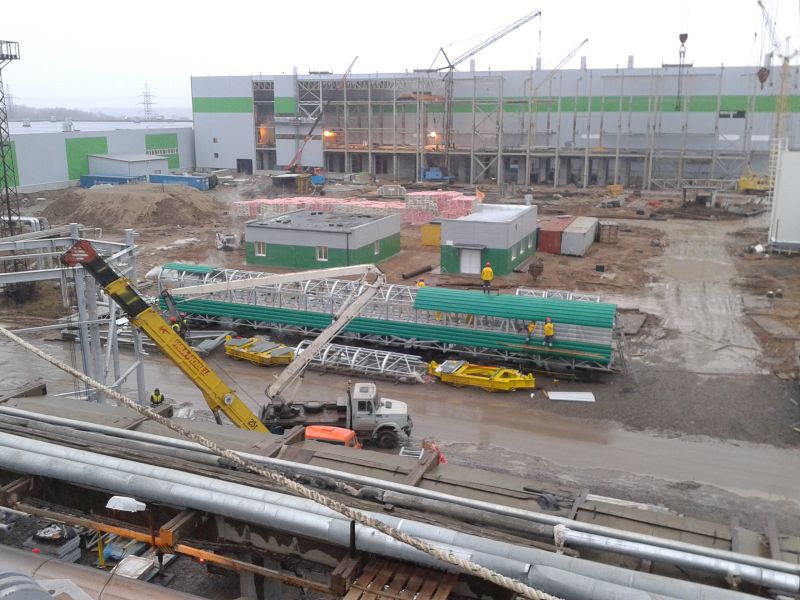

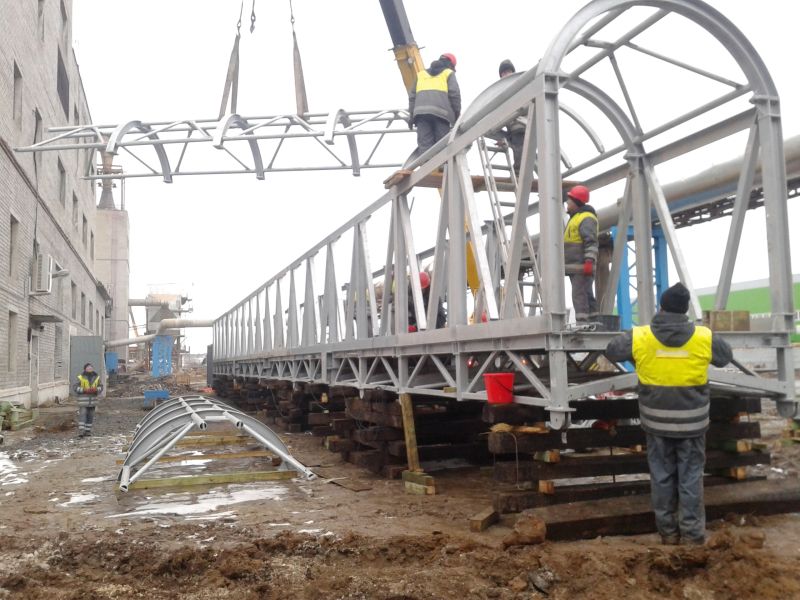

Most technologiczny ze względów transportowych, logistycznych i celnych starano się rozwiązać w sposób najbardziej czytelny, w maksymalnym stopniu prefabrykacji. Pozbawiono  go tym samym szeregu drobnych elementów i zminimalizowano czynności montażowe w trudnych warunkach klimatycznych.

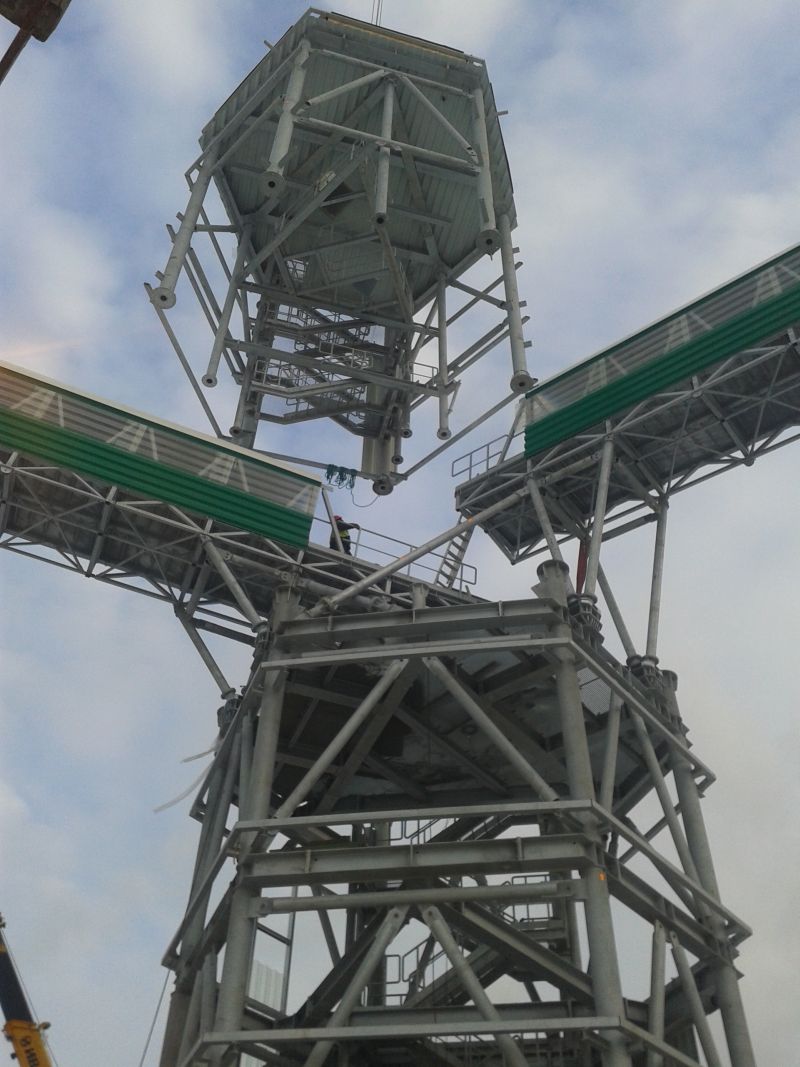

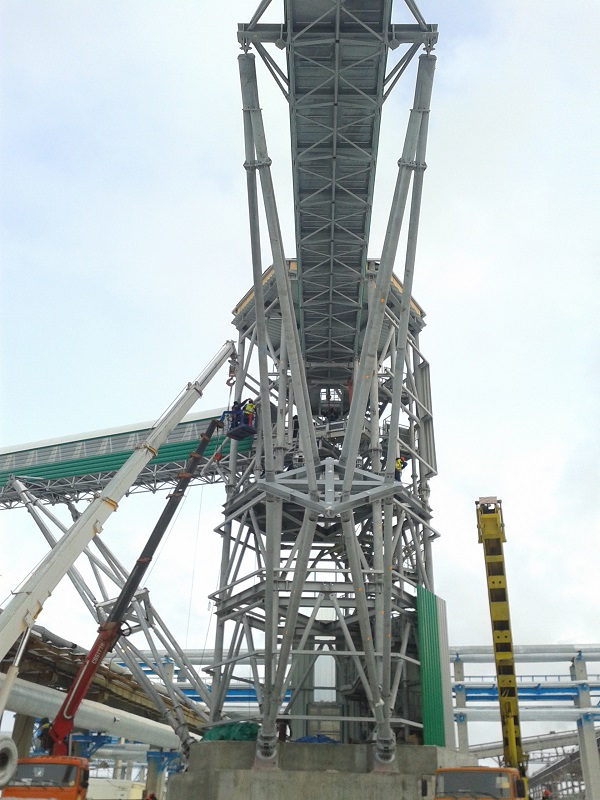

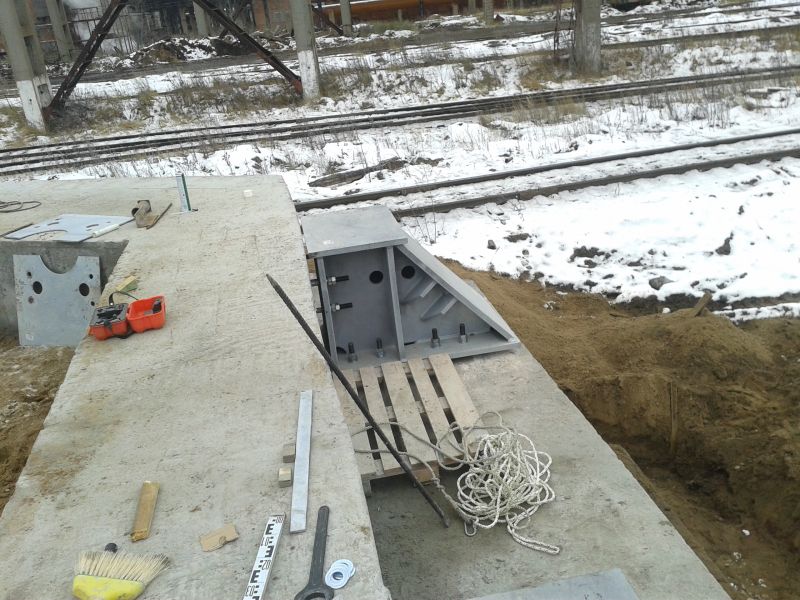

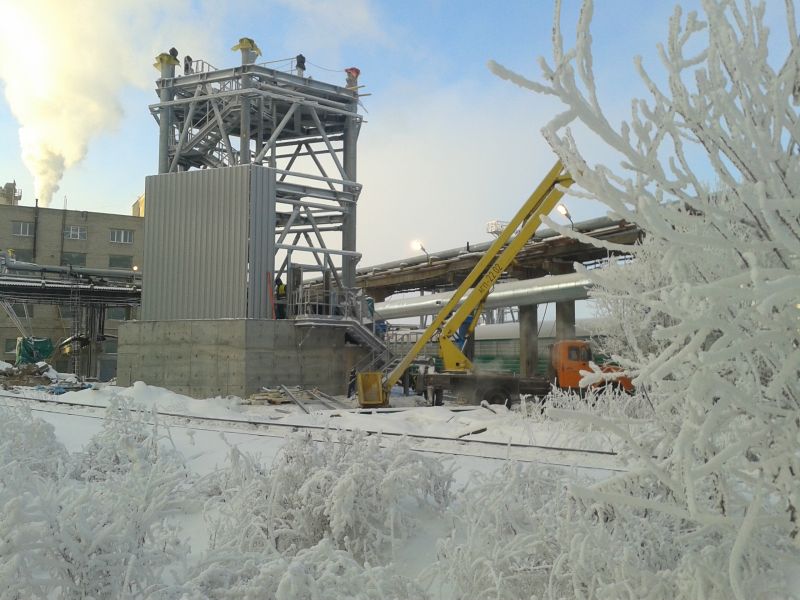

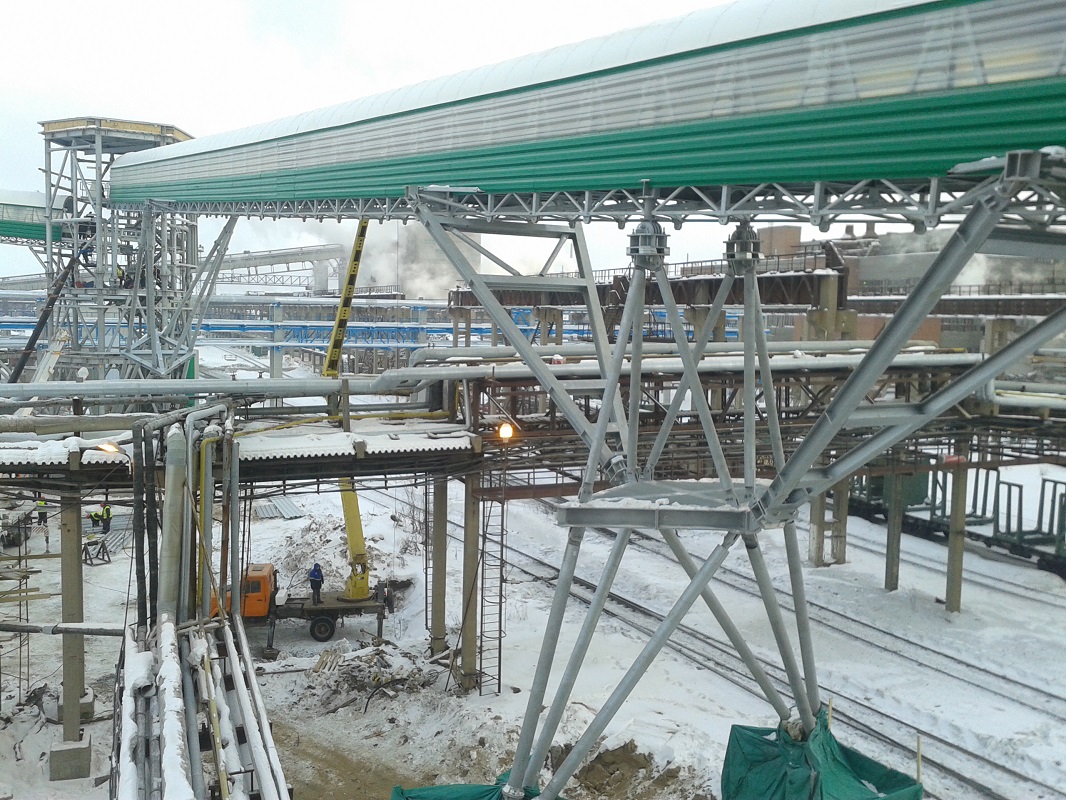

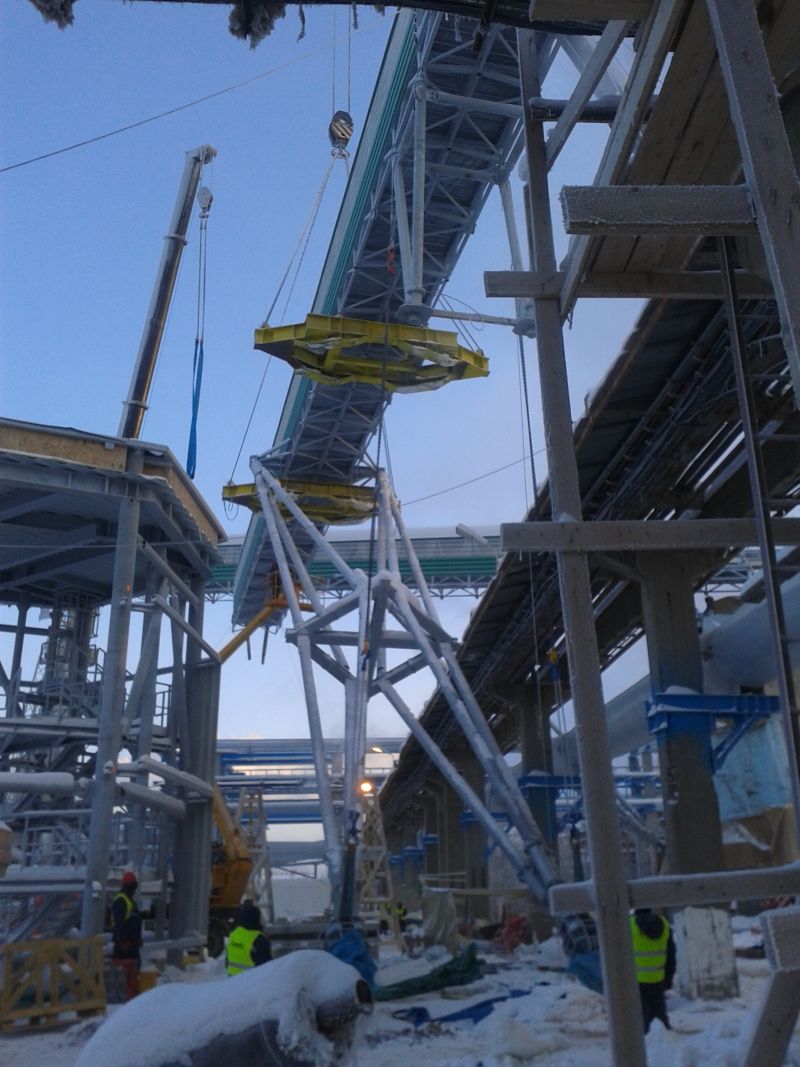

   Wieża przesypowa stanowiła punkt stały, podpory skrajne zaprojektowano jako podpory wahaczowe o konstrukcji strukturalnej - kształtem przypominające obiekty homoidalne. Średnia wysokość taśmociągu nad terenem to ok. 20m.
Łączna waga konstrukcji to ok. 200 ton.

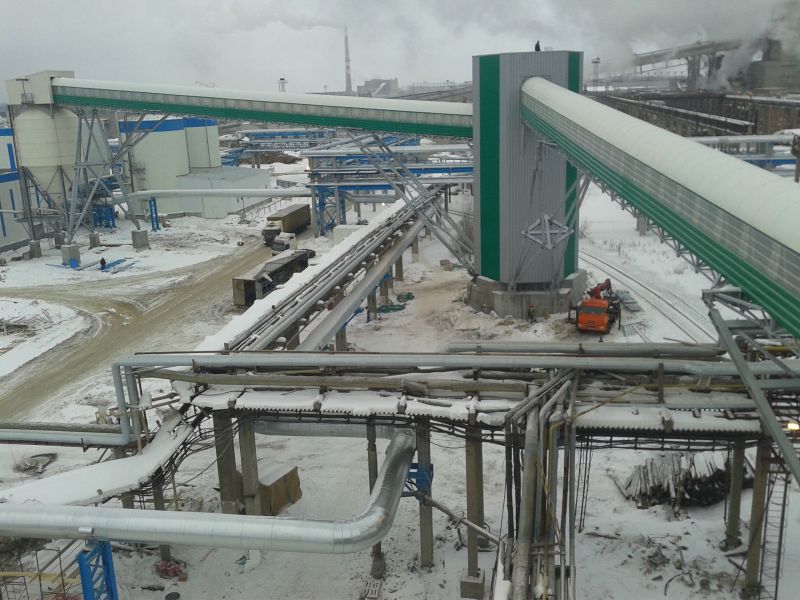

   Most galerii liczący w linii prostej około 160m podparto jedynie na trzech głównych podporach pionowych: dwóch skrajnych słupach wahaczowych i środkowej wieży przesypowej.

  • Click to enlarge image rosja_10_20140609_1825851973.jpg
  • Click to enlarge image rosja_11_20140609_1488902842.jpg
  • Click to enlarge image rosja_12_20140609_1637320581.jpg
  • Click to enlarge image rosja_13_20140609_1314090736.jpg
  • Click to enlarge image rosja_14_20140609_1952450342.jpg
  • Click to enlarge image rosja_15_20140609_1006344671.jpg
  • Click to enlarge image rosja_16_20140610_1706573448.jpg
  • Click to enlarge image rosja_17_20140610_1993110638.jpg
  • Click to enlarge image rosja_1_20140609_1133703749.jpg
  • Click to enlarge image rosja_2_20140609_1900320396.jpg
  • Click to enlarge image rosja_3_20140609_1650303686.jpg
  • Click to enlarge image rosja_4_20140609_1263335564.jpg
  • Click to enlarge image rosja_5_20140609_1679103691.jpg
  • Click to enlarge image rosja_6_20140609_1095152294.jpg
  • Click to enlarge image rosja_7_20140609_1098932543.jpg
  • Click to enlarge image rosja_8_20140609_1530458246.jpg
  • Click to enlarge image rosja_9_20140609_1824220651.jpg
  •
