REALIZACJE

Hangar Dla Helikopterów

w Projektowanie



Inwestycja:

Hangar Dla Helikopterów

Przedmiot inwestycji:

Hangar został zaprojektowany do parkowania i bieżącego wsparcia śmigłowca lub samolotu

Miejscowość:



Data rozpoczęcia:



Opis:

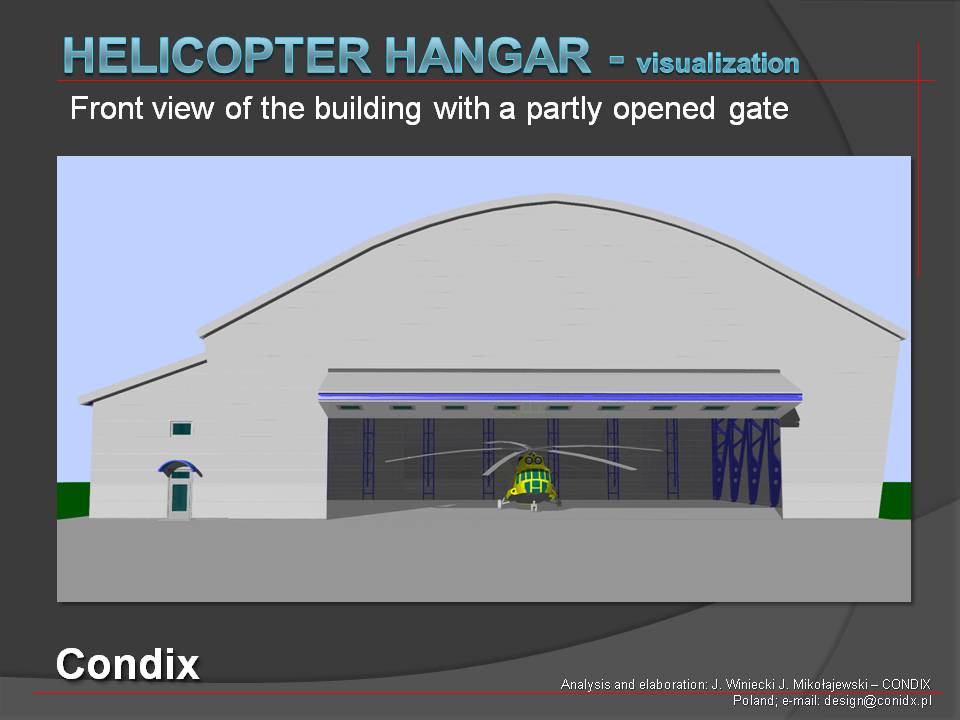

Hangar ma wymiary wewnętrzne: 38,5 x 38,3 x 10,2-19,2 m, z dwukondygnacyjną częścią socjalną o powierzchni około 2x180 m2. Obiekt został zaprojektowany do parkowania i bieżącego wsparcia śmigłowca MI-8 oraz samolotów: AN-140 i YAK-40. Garażowanie sterowców zostało zapewnione przez podniesioną bramę o wymiarach: 28,0 x 9,0 m. Długość hangaru można zmienić za pomocą sześciometrowych modułów. Struktura hangaru została obliczona dla północnego obszaru Federacji Rosyjskiej z uwzględnieniem występujących tam obciążeń śniegiem i wiatrem (dla porównania obciążenie śniegiem w tym regionie wynosi 4,5 kN / m2 = ~ 450 kg / m2 - w Polsce dla większość obszarów nie przekracza 1,0 kN / m2).

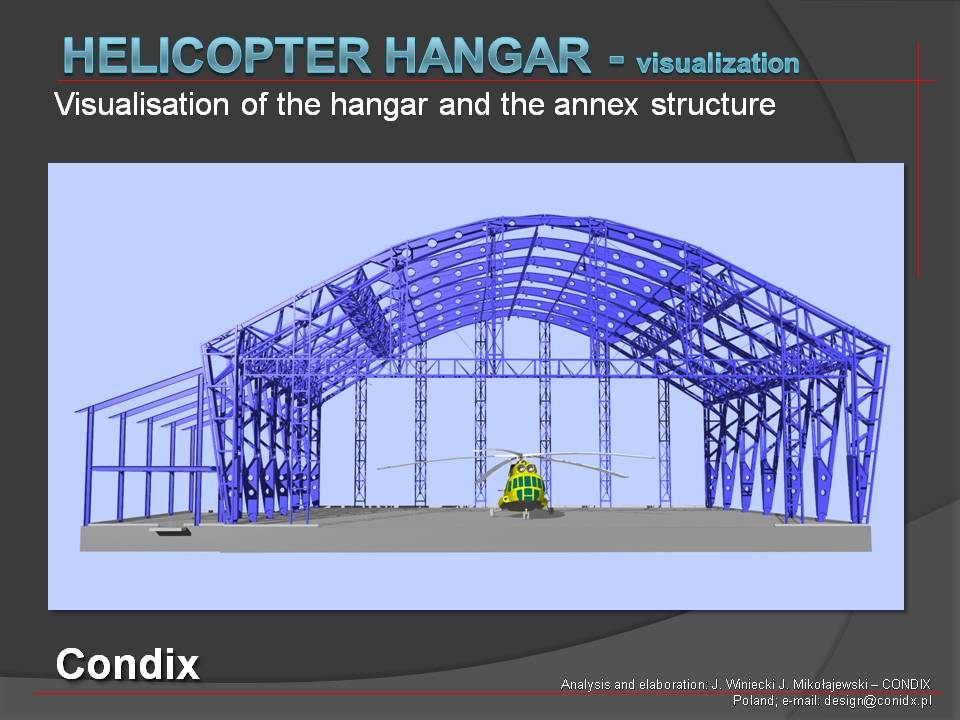

Projekt konstrukcji jest kompromisem między wielkością elementów montażowych, pojemnością transportową, czasem montażu i możliwym demontażem. Dodatkowo wszystkie te operacje mogą być wykonane przy użyciu możliwie najprostszych urządzeń montażowych. Z tego powodu wybrano wariant konstrukcyjny jako mieszankę dźwigara płytowego z podwójną siatką i przestrzenną kratownicą. W dźwigarze wykonano otwory, aby zwiększyć ich lekkość. Otwory zostały wzmocnione kształtami rur. Kształt rury chroni podwójną wstęgę przed wypaczeniem.
Dodatkową zaletą tego rozwiązania jest brak wrażliwości konstrukcji na przemieszczenia podpór w kierunku ramy (układ trójzawiasowy).

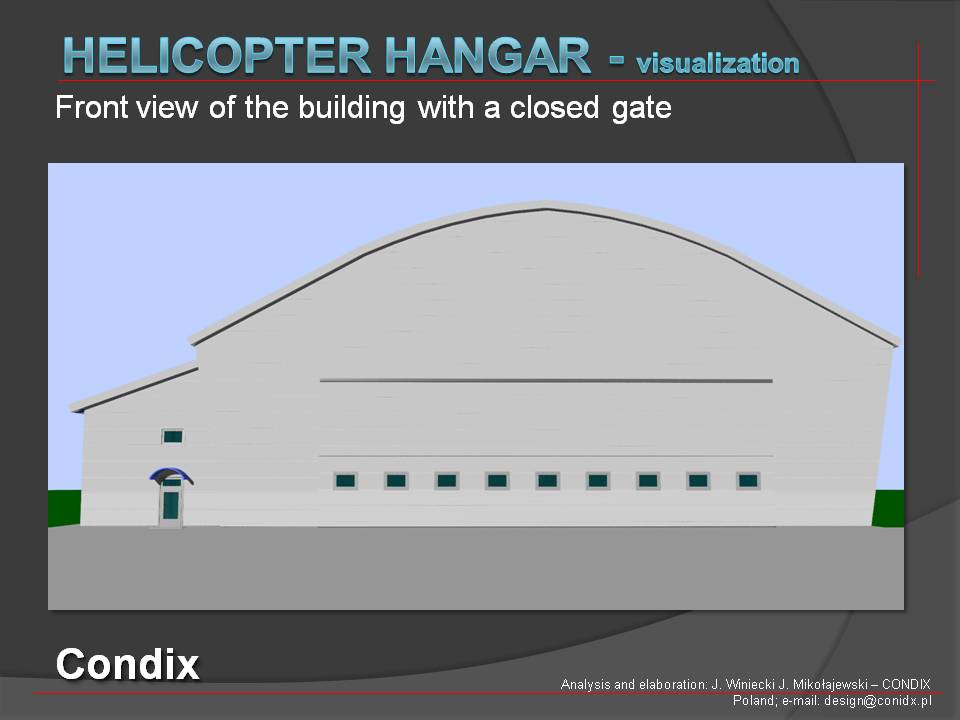

  • Click to enlarge image Slajd10.JPG

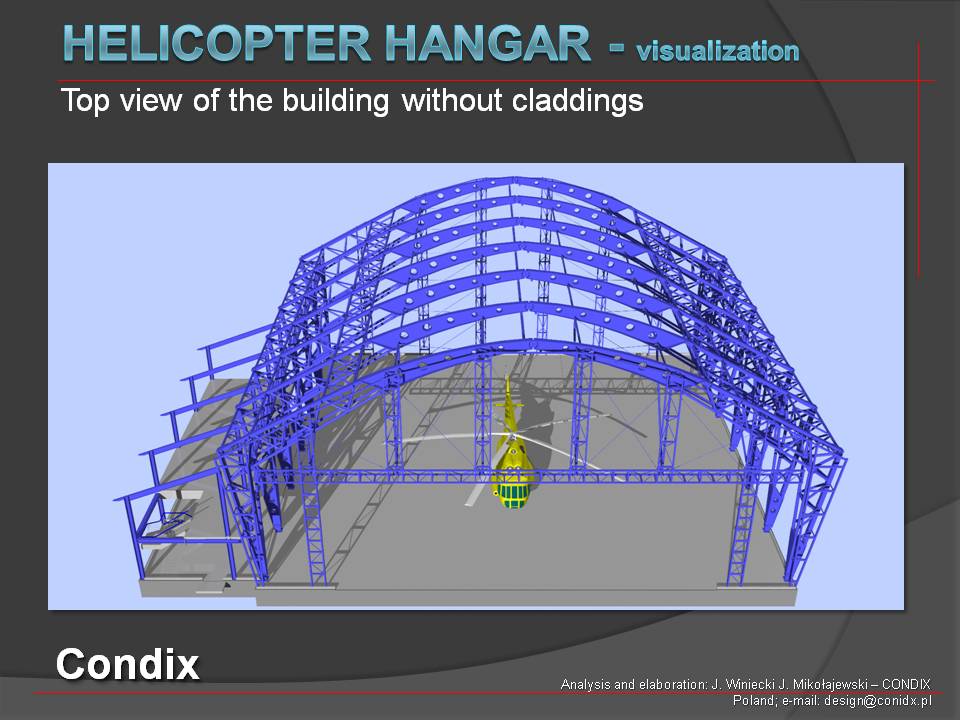

  • Click to enlarge image Slajd11.JPG

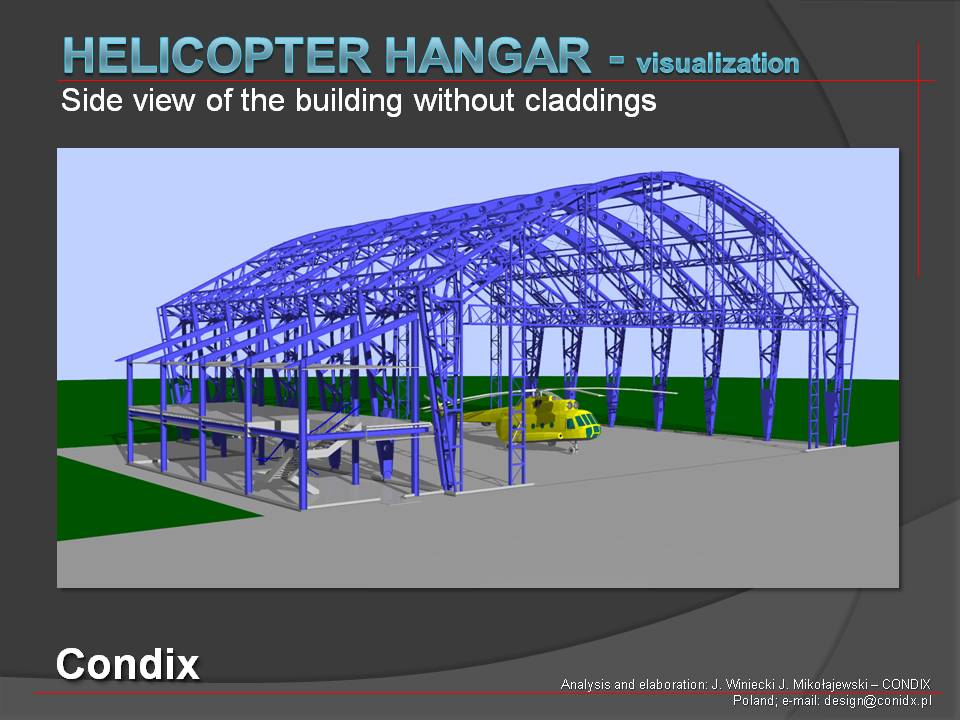

  • Click to enlarge image Slajd12.JPG

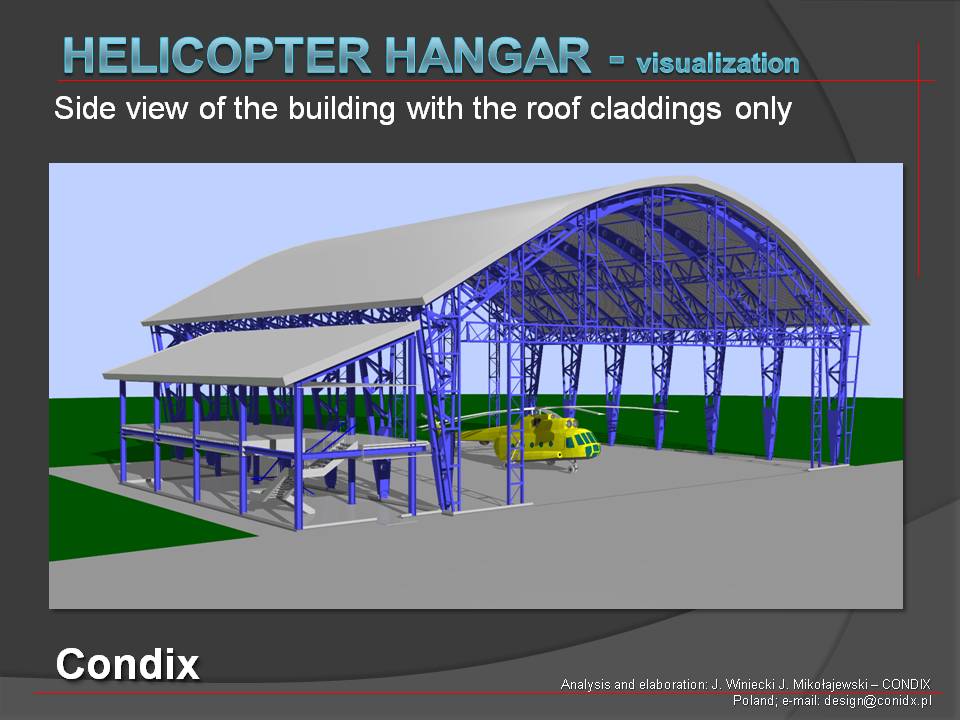

  • Click to enlarge image Slajd13.JPG
  • Click to enlarge image Slajd14.JPG
  • Click to enlarge image Slajd19.JPG

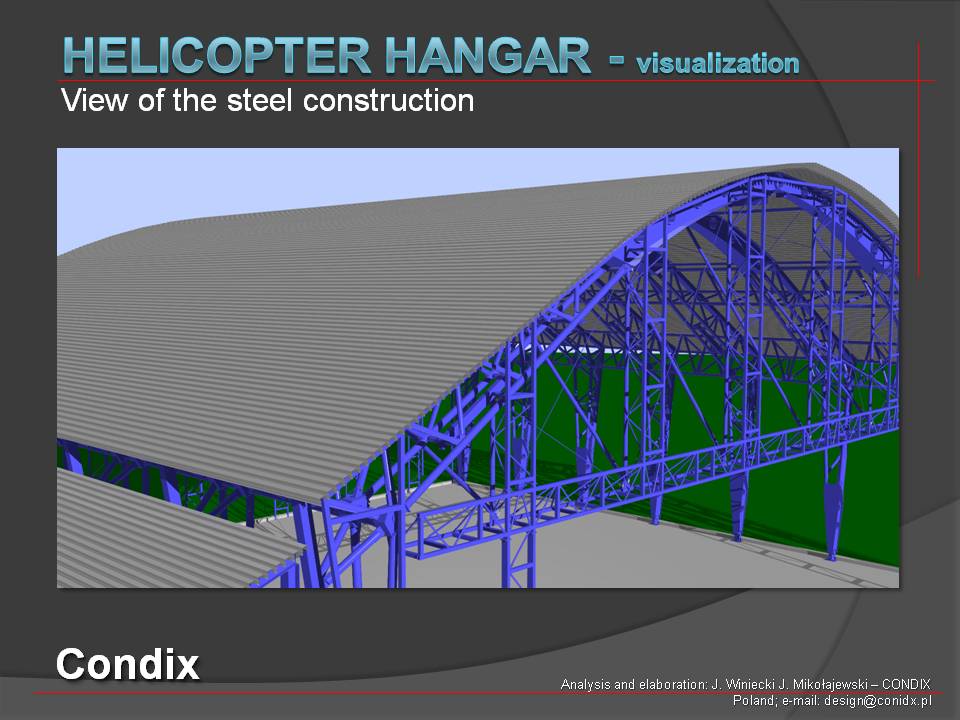

  • Click to enlarge image Slajd20.JPG

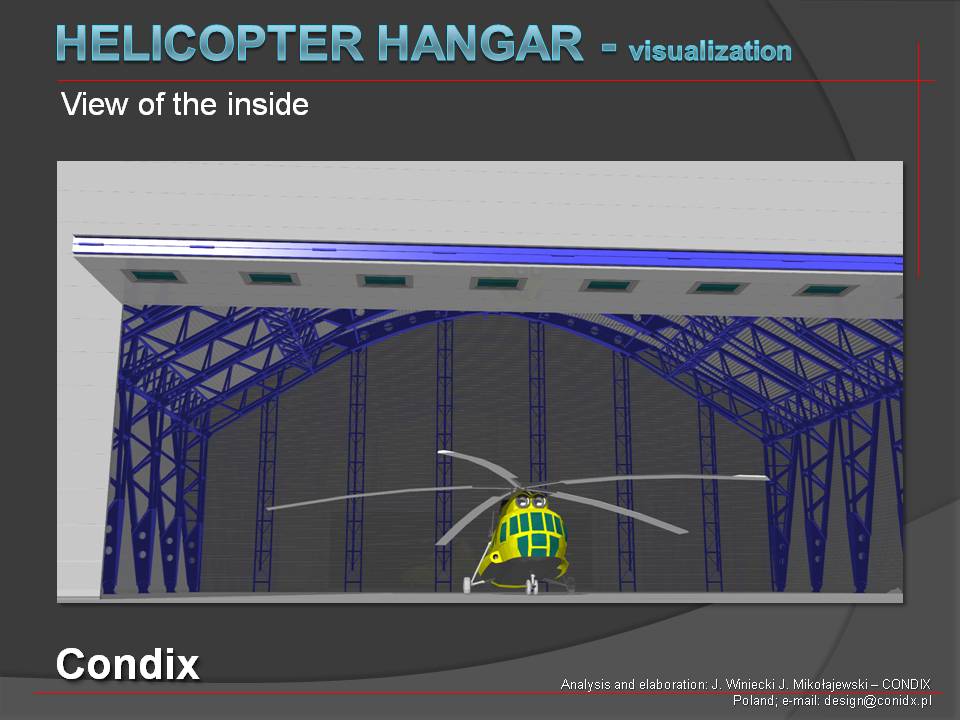

  • Click to enlarge image Slajd21.JPG

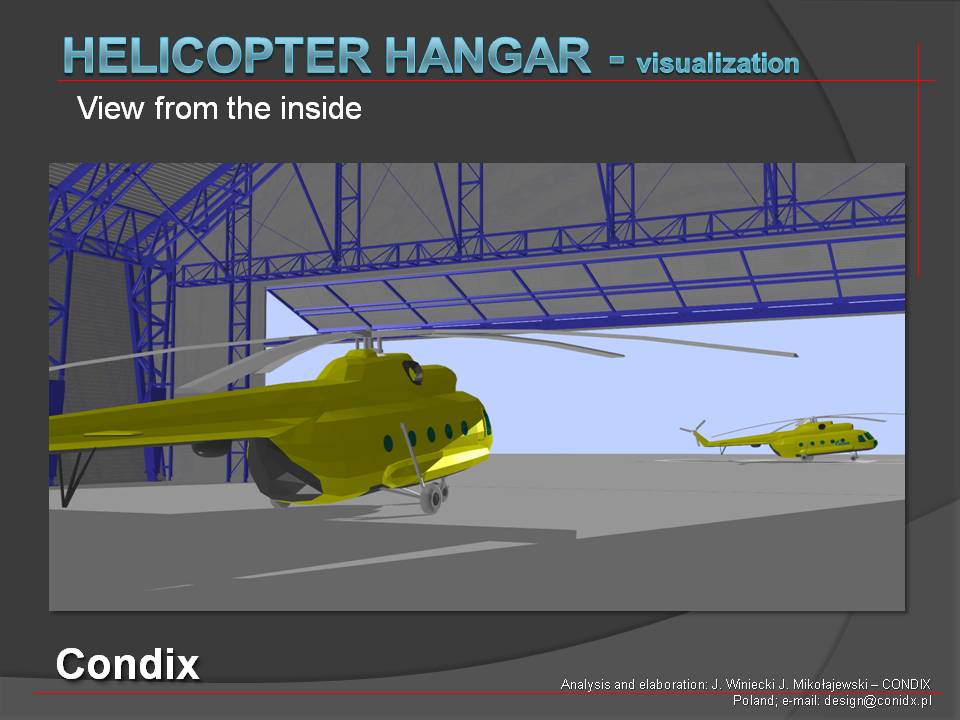

  • Click to enlarge image Slajd22.JPG
  • Click to enlarge image Slajd23.JPG
  • Click to enlarge image Slajd24.JPG
  • Click to enlarge image Slajd4.JPG
  • Click to enlarge image Slajd5.JPG
  • Click to enlarge image Slajd6.JPG

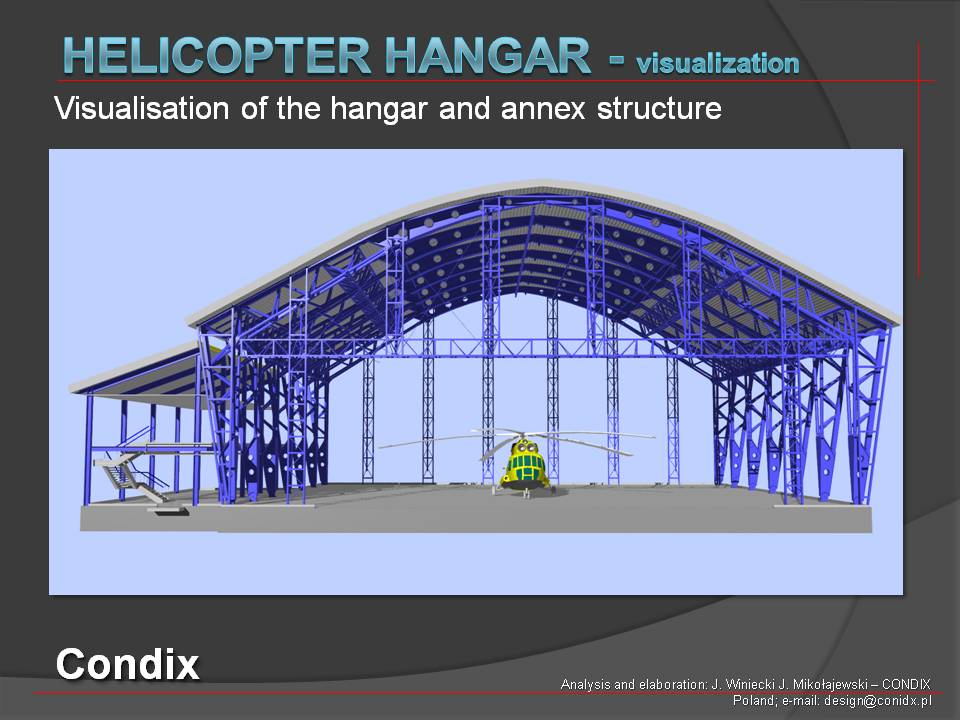

  • Click to enlarge image Slajd7.JPG
  • Click to enlarge image Slajd9.JPG
  •
